Цифровой аудит стройплощадки: как сократить расходы на инспекции и предотвратить переделки
СОДЕРЖАНИЕ:
1. Кризис традиционного контроля строительства: почему старые подходы стоят слишком дорого
2. Анатомия цифрового аудита: три источника первичных пространственных данных
3. Как цифровой аудит предотвращает переделки: сравнение «Факта» и «Проекта»
4. Прозрачная экономика: автоматизированный расчет объемов и План-факт анализ
5. Оптимизация расходов на инспекции, логистику и юридическая защита
6. Практика применения и экспертное сопровождение внедрения
7. Заключение
В современных реалиях промышленного и гражданского строительства классические методы контроля физического прогресса стремительно теряют эффективность. Нерегулярность выездных инспекций, ручные замеры и фрагментарные отчеты приводят к задержкам выявления дефектов, завышению объемов работ и регулярным переделкам. Цифровой аудит на базе аэрофотосъемки, наземного лазерного сканирования и аналитических пространственных платформ формирует единый источник правды, позволяющий экономить до 25% бюджета контрольно-надзорных мероприятий и выявлять коллизии на ранних стадиях.
1. Кризис традиционного контроля строительства: почему старые подходы стоят слишком дорого
Строительная отрасль исторически остается одной из самых материалоемких и одновременно рискованных сфер бизнеса. Традиционная модель контроля строительно-монтажных работ (СМР) опирается на периодические очные проверки инспекторов, локальные геодезические исполнительные схемы и бумажную отчетность. Однако по мере роста масштаба и распределенности объектов эта система начинает давать сбои.
Среди ключевых системных проблем традиционного подхода выделяются:
Цифровой аудит стройплощадки призван кардинально изменить эту парадигму. Вместо разрозненных текстовых и фотоотчетов формируется единая цифровая среда пространственных данных, отражающая точное фактическое состояние площадки в трех измерениях с динамикой во времени.
2. Анатомия цифрового аудита: три источника первичных пространственных данных

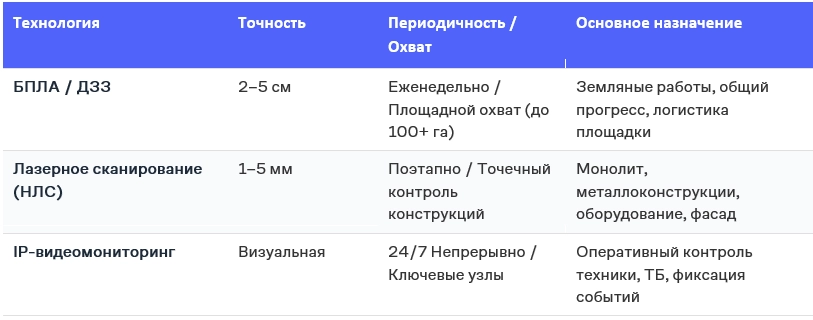

В основе современного дистанционного аудита лежит комплексное использование трех высокоточных технологий пространственного сканирования. Каждый метод решает свои специфические задачи на различных этапах жизненного цикла объекта.
Аэрофотосъемка с БПЛА и данные дистанционного зондирования Земли (ДЗЗ)
Беспилотные воздушные суда (БВС) обеспечивают регулярный охват больших площадей. Посредством методов автоматизированной фотограмметрии полученные снимки преобразуются в прецизионные цифровые артефакты:
Наземное лазерное сканирование (НЛС)
Когда требуется миллиметровая точность для сложных пространственных конструкций, внутренних помещений или эстакад, применяется НЛС. Сканер миллионами лазерных импульсов фиксирует геометрию поверхностей. Программный алгоритм осуществляет автоматическую сшивку отдельных сканов по геодезическим маркам или характерным точкам, формируя единый цифровой каркас объекта.
Интеллектуальный видеомониторинг
Стационарные поворотные и панорамные IP-камеры обеспечивают непрерывный визуальный контроль. Современная система объединяет трансляции в едином интерфейсе с навигацией по таймлайну, позволяя сопоставить событие на площадке с конкретной датой и временем.
3. Как цифровой аудит предотвращает переделки: сравнение «Факта» и «Проекта»
Главный технологический прорыв цифрового аудита заключается в переходе от пассивной фиксации к автоматизированному сопоставлению фактических данных с проектными трехмерными BIM-моделями (IFC).
Алгоритм выявления коллизий включает следующие ключевые шаги:
ПРАКТИЧЕСКИЙ КЕЙС ПРЕДОТВРАЩЕНИЯ БРАКА. Приводя реальный пример: при монтаже опалубки и армокаркаса монолитной стены цифровой скан позволяет выявить отклонение осей на 35 мм ДО заливки бетона. Стоимость устранения на этом этапе — 10 минут работы бригады по поправке домкратов. После заливки и набора прочности демонтаж и срубка бетона обошлись бы в миллионы рублей и привели к остановке смежных работ на недели.
4. Прозрачная экономика: автоматизированный расчет объемов и План-факт анализ
Один из самых уязвимых участков финансового контроля в строительстве — земляные работы и подтверждение выполненных объемов СМР.
Автоматизация земляных работ и земляных масс
Традиционные методы маркшейдерских замеров требуют многочасового обхода котлована и часто опираются на усредненные профили. В цифровом аудите система сравнивает две трехмерные поверхности, снятые в разные даты (T1 и T2), либо сравнивает фактическую поверхность с проектной отметкой котлована. Автоматический алгоритм мгновенно рассчитывает точный объем выемки, насыпи и баланс грунта с формированием ведомости и картограммы в форматах Excel и PDF.
Связь с календарно-сетевым планированием (Primavera, MS Project)
Пространственные данные перестают быть просто картинкой, когда они интегрируются с календарно-сетевым графиком строительства. Система связывает элементы 3D-модели и облака точек с графиками Oracle Primavera (.xer) или MS Project (.mpp). В результате руководство получает наглядный План-факт анализ: каждый элемент конструкции окрашивается в соответствии со статусом (выполнено в срок, задержка, опережение, работы не начаты).
5. Оптимизация расходов на инспекции, логистику и юридическая защита
Внедрение платформы дистанционного контроля трансформирует работу службы заказчика и инспекторов:
6. Практика применения и экспертное сопровождение внедрения
Успешный переход на технологию цифрового аудита требует не только приобретения оборудования или софта, но и грамотной адаптации регламентов компании, настройки ролевых моделей ИБ и интеграции с существующим ИТ-ландшафтом.
Организации доступно два гибких сценария развертывания системы:
ЭКСПЕРТНАЯ ПОДДЕРЖКА И ТЕХНОЛОГИЧЕСКИЙ ПОРТФЕЛЬ НТЦ «КОНСТРУКТОР». При возникновении задач по цифровизации контроля строительства, автоматизации геодезического мониторинга и внедрению пространственных аналитических платформ, НТЦ «Конструктор» обеспечивает полный комплекс профессиональной поддержки. Фундаментом и надежной базой для построения комплексных систем такого класса выступают зрелые решения из программного портфеля компании — СУИД «Капстрой» (система управления инвестиционной деятельностью и капитальным строительством) и специализированная платформа GeoBIM. На основе этих продуктов и многолетней отраслевой экспертизы специалисты НТЦ «Конструктор» помогают провести аудит процессов, подобрать оптимальное оборудование (БПЛА, сканеры), развернуть программный комплекс под ключ и обучить сотрудников эффективной работе с цифровыми двойниками объектов.
7. Заключение
Цифровой аудит стройплощадки — это не просто дань технологическим трендам, а прямое условие сохранения маржинальности в современном строительстве. Переход к регулярному пространственному мониторингу позволяет исключить риски нецелевого расходования средств, гарантировать соответствие объекта проектным решениям и сформировать высокоточный цифровой архив для последующей безопасной эксплуатации здания.
1. Кризис традиционного контроля строительства: почему старые подходы стоят слишком дорого
2. Анатомия цифрового аудита: три источника первичных пространственных данных
3. Как цифровой аудит предотвращает переделки: сравнение «Факта» и «Проекта»
4. Прозрачная экономика: автоматизированный расчет объемов и План-факт анализ
5. Оптимизация расходов на инспекции, логистику и юридическая защита
6. Практика применения и экспертное сопровождение внедрения
7. Заключение
В современных реалиях промышленного и гражданского строительства классические методы контроля физического прогресса стремительно теряют эффективность. Нерегулярность выездных инспекций, ручные замеры и фрагментарные отчеты приводят к задержкам выявления дефектов, завышению объемов работ и регулярным переделкам. Цифровой аудит на базе аэрофотосъемки, наземного лазерного сканирования и аналитических пространственных платформ формирует единый источник правды, позволяющий экономить до 25% бюджета контрольно-надзорных мероприятий и выявлять коллизии на ранних стадиях.
1. Кризис традиционного контроля строительства: почему старые подходы стоят слишком дорого
Строительная отрасль исторически остается одной из самых материалоемких и одновременно рискованных сфер бизнеса. Традиционная модель контроля строительно-монтажных работ (СМР) опирается на периодические очные проверки инспекторов, локальные геодезические исполнительные схемы и бумажную отчетность. Однако по мере роста масштаба и распределенности объектов эта система начинает давать сбои.
Среди ключевых системных проблем традиционного подхода выделяются:
- Разрозненность и информационная изоляция: Данные хранятся фрагментарно на персональных компьютерах инженеров, в разобщенных папочных хранилищах и мессенджерах, что делает невозможным оперативное получение объективного среза по объекту.
- Высокая временная задержка: Подготовка отчетов о фактически выполненных объемах занимает от нескольких дней до нескольких недель, из-за чего управленческие решения принимаются с фатальным запозданием.
- Высокая доля ручного труда и выборочность: Классические выборочные проверки не способны охватить 100% площадки. Геометрические отклонения и дефекты обнаруживаются уже после закрытия конструкций или на этапе отделки.
Цифровой аудит стройплощадки призван кардинально изменить эту парадигму. Вместо разрозненных текстовых и фотоотчетов формируется единая цифровая среда пространственных данных, отражающая точное фактическое состояние площадки в трех измерениях с динамикой во времени.
2. Анатомия цифрового аудита: три источника первичных пространственных данных
В основе современного дистанционного аудита лежит комплексное использование трех высокоточных технологий пространственного сканирования. Каждый метод решает свои специфические задачи на различных этапах жизненного цикла объекта.
Аэрофотосъемка с БПЛА и данные дистанционного зондирования Земли (ДЗЗ)
Беспилотные воздушные суда (БВС) обеспечивают регулярный охват больших площадей. Посредством методов автоматизированной фотограмметрии полученные снимки преобразуются в прецизионные цифровые артефакты:
- Ортофотопланы высокого разрешения: высокодетализированные бесшовные карты площадки с привязкой к государственной или местной системе координат.
- Цифровые модели рельефа (ЦМР) и местности (ЦММ): высотные матрицы, позволяющие моментально оценивать рельеф, уклоны и водоотвод.
- Плотные облака точек и 3D-модели: трехмерное визуальное представление всех сооружений, временных зданий, складских зон и техники.
Наземное лазерное сканирование (НЛС)
Когда требуется миллиметровая точность для сложных пространственных конструкций, внутренних помещений или эстакад, применяется НЛС. Сканер миллионами лазерных импульсов фиксирует геометрию поверхностей. Программный алгоритм осуществляет автоматическую сшивку отдельных сканов по геодезическим маркам или характерным точкам, формируя единый цифровой каркас объекта.
Интеллектуальный видеомониторинг
Стационарные поворотные и панорамные IP-камеры обеспечивают непрерывный визуальный контроль. Современная система объединяет трансляции в едином интерфейсе с навигацией по таймлайну, позволяя сопоставить событие на площадке с конкретной датой и временем.
3. Как цифровой аудит предотвращает переделки: сравнение «Факта» и «Проекта»
Главный технологический прорыв цифрового аудита заключается в переходе от пассивной фиксации к автоматизированному сопоставлению фактических данных с проектными трехмерными BIM-моделями (IFC).
Алгоритм выявления коллизий включает следующие ключевые шаги:
- Совмещение моделей: Фактическое облако точек, полученное с БПЛА или НЛС, накладывается на проектную 3D-модель здания в единой геодезической системе координат.
- Расчет цветовых карт отклонений: Алгоритм рассчитывает отклонения нормалей фактических поверхностей от проектных плоскостей, формируя визуальную тепловую карту (Heat Map) допусков.
- Автоматический поиск коллизий: Система автоматически подсвечивает критические зоны: смещение колонн, отклонение вертикальности стен, прогибы перекрытий, недопустимые сдвиги закладных деталей.
ПРАКТИЧЕСКИЙ КЕЙС ПРЕДОТВРАЩЕНИЯ БРАКА. Приводя реальный пример: при монтаже опалубки и армокаркаса монолитной стены цифровой скан позволяет выявить отклонение осей на 35 мм ДО заливки бетона. Стоимость устранения на этом этапе — 10 минут работы бригады по поправке домкратов. После заливки и набора прочности демонтаж и срубка бетона обошлись бы в миллионы рублей и привели к остановке смежных работ на недели.
4. Прозрачная экономика: автоматизированный расчет объемов и План-факт анализ
Один из самых уязвимых участков финансового контроля в строительстве — земляные работы и подтверждение выполненных объемов СМР.
Автоматизация земляных работ и земляных масс
Традиционные методы маркшейдерских замеров требуют многочасового обхода котлована и часто опираются на усредненные профили. В цифровом аудите система сравнивает две трехмерные поверхности, снятые в разные даты (T1 и T2), либо сравнивает фактическую поверхность с проектной отметкой котлована. Автоматический алгоритм мгновенно рассчитывает точный объем выемки, насыпи и баланс грунта с формированием ведомости и картограммы в форматах Excel и PDF.
Связь с календарно-сетевым планированием (Primavera, MS Project)
Пространственные данные перестают быть просто картинкой, когда они интегрируются с календарно-сетевым графиком строительства. Система связывает элементы 3D-модели и облака точек с графиками Oracle Primavera (.xer) или MS Project (.mpp). В результате руководство получает наглядный План-факт анализ: каждый элемент конструкции окрашивается в соответствии со статусом (выполнено в срок, задержка, опережение, работы не начаты).
5. Оптимизация расходов на инспекции, логистику и юридическая защита
Внедрение платформы дистанционного контроля трансформирует работу службы заказчика и инспекторов:
- Сокращение очных выездов на 60–80%: Экспертам больше не требуется совершать регулярные длительные поездки на труднодоступные или географически распределенные площадки. До 80% проверок переводится в удаленный формат.
- Единый источник правды: Инвесторы, девелоперы, генподрядчики и контролирующие органы работают с единой базой проверенных пространственных данных, исключая споры об «альтернативных» версиях отчетов.
- Маскирование и конфиденциальность: Для соблюдения законодательства о персональных данных видеопотоки автоматизируются алгоритмами маскирования (обезличивания) лиц людей и номерных знаков техники.
- Криптографическая защита доказательной базы: При выгрузке видеофрагментов или ортофотопланов система автоматически генерирует уникальный криптографический хэш (SHA-256). Это гарантирует неизменность файла и позволяет использовать его в качестве юридически значимой доказательной базы в арбитраже.
6. Практика применения и экспертное сопровождение внедрения
Успешный переход на технологию цифрового аудита требует не только приобретения оборудования или софта, но и грамотной адаптации регламентов компании, настройки ролевых моделей ИБ и интеграции с существующим ИТ-ландшафтом.
Организации доступно два гибких сценария развертывания системы:
- Корпоративный (облачный) контур: Централизованное управление базой проектов в защищенном облаке с доступом для всех участников строительного процесса через веб-интерфейс.
- Децентрализованный (локальный) контур: Полностью автономная инсталляция внутри закрытого периметра предприятия на базе отечественного стека (Astra Linux/RedOS, Postgres Pro) без подключения к внешнему Интернету — для объектов с повышенными требованиями к режиму ИБ.
ЭКСПЕРТНАЯ ПОДДЕРЖКА И ТЕХНОЛОГИЧЕСКИЙ ПОРТФЕЛЬ НТЦ «КОНСТРУКТОР». При возникновении задач по цифровизации контроля строительства, автоматизации геодезического мониторинга и внедрению пространственных аналитических платформ, НТЦ «Конструктор» обеспечивает полный комплекс профессиональной поддержки. Фундаментом и надежной базой для построения комплексных систем такого класса выступают зрелые решения из программного портфеля компании — СУИД «Капстрой» (система управления инвестиционной деятельностью и капитальным строительством) и специализированная платформа GeoBIM. На основе этих продуктов и многолетней отраслевой экспертизы специалисты НТЦ «Конструктор» помогают провести аудит процессов, подобрать оптимальное оборудование (БПЛА, сканеры), развернуть программный комплекс под ключ и обучить сотрудников эффективной работе с цифровыми двойниками объектов.
7. Заключение
Цифровой аудит стройплощадки — это не просто дань технологическим трендам, а прямое условие сохранения маржинальности в современном строительстве. Переход к регулярному пространственному мониторингу позволяет исключить риски нецелевого расходования средств, гарантировать соответствие объекта проектным решениям и сформировать высокоточный цифровой архив для последующей безопасной эксплуатации здания.
